Rekayasa proses untuk pabrik: dari neraca massa sampai P&ID

1. 01

   Dasar Desain Proses

   Dokumen yang menetapkan apa yang sebenarnya sedang dirancang, sebelum ada gambar. Tanpa ini, setiap perhitungan berikutnya berdiri di atas asumsi yang tidak tertulis.

   • Basis kapasitas, spesifikasi umpan, dan spesifikasi produk yang dinyatakan sebagai rentang operasi, bukan satu titik
   • Pemilihan rute proses dan seleksi flowsheet, termasuk alasan rute lain tidak dipakai
   • Arsitektur daur ulang: aliran mana yang dikembalikan, ke titik mana, dan apa yang menumpuk kalau tidak dikeluarkan
   • Jendela operasi: tekanan, suhu, dan konversi yang masih aman dan masih terkendali
   • Batas baterai proses, titik sambung ke utilitas, dan batas tanggung jawab antar paket
   • Asumsi desain dicatat satu per satu, sehingga bisa diuji ulang saat data lapangan masuk
2. 02

   Neraca Massa & Energi

   Perhitungan yang menentukan ukuran hampir semua hal sesudahnya. Neraca yang tidak menutup adalah temuan, bukan hal yang dirapikan sampai terlihat menutup.

   • Neraca massa per komponen di seluruh unit, termasuk aliran daur ulang dan purge
   • Neraca energi: beban pemanasan dan pendinginan, panas reaksi, serta kebutuhan utilitas tiap unit
   • Perhitungan konversi, yield, dan kehilangan proses, dengan letak kehilangan dinyatakan jelas
   • Efisiensi termal unit pembakaran dan penukar panas, dihitung dari data yang bisa ditelusuri
   • Pemeriksaan penutupan neraca dan pelaporan selisih apa adanya bila data lapangan tidak konsisten
   • Neraca dipakai sebagai dasar sizing peralatan, bukan sebagai lampiran laporan
3. 03

   Simulasi Proses

   Model steady state yang dipakai untuk menguji kasus, bukan untuk menghasilkan angka yang terlihat meyakinkan. Metode termodinamika yang dipilih ikut dilaporkan bersama hasilnya.

   • Pemodelan steady state seluruh rangkaian unit, dari umpan sampai produk
   • Pemilihan paket properti dan alasannya: persamaan keadaan untuk sistem hidrokarbon, model koefisien aktivitas untuk sistem polar dan berazeotrop
   • Pemodelan kolom, penukar panas, reaktor, dan peralatan rotating pada satu flowsheet yang konsisten
   • Studi kasus dan analisis sensitivitas terhadap tekanan, suhu umpan, rasio refluks, dan laju daur ulang
   • Rekonsiliasi hasil hitungan manual dengan hasil simulasi, dilaporkan sebagai tabel deviasi per parameter
   • Batas keberlakuan model dinyatakan tertulis: kondisi yang dimodelkan, data yang tidak diregresi, dan apa yang masih perlu diuji di lapangan
   • Berkas model diserahkan dalam format simulator yang disepakati di kontrak, agar bisa dibuka dan dilanjutkan tim Anda sendiri setelah proyek selesai
4. 04

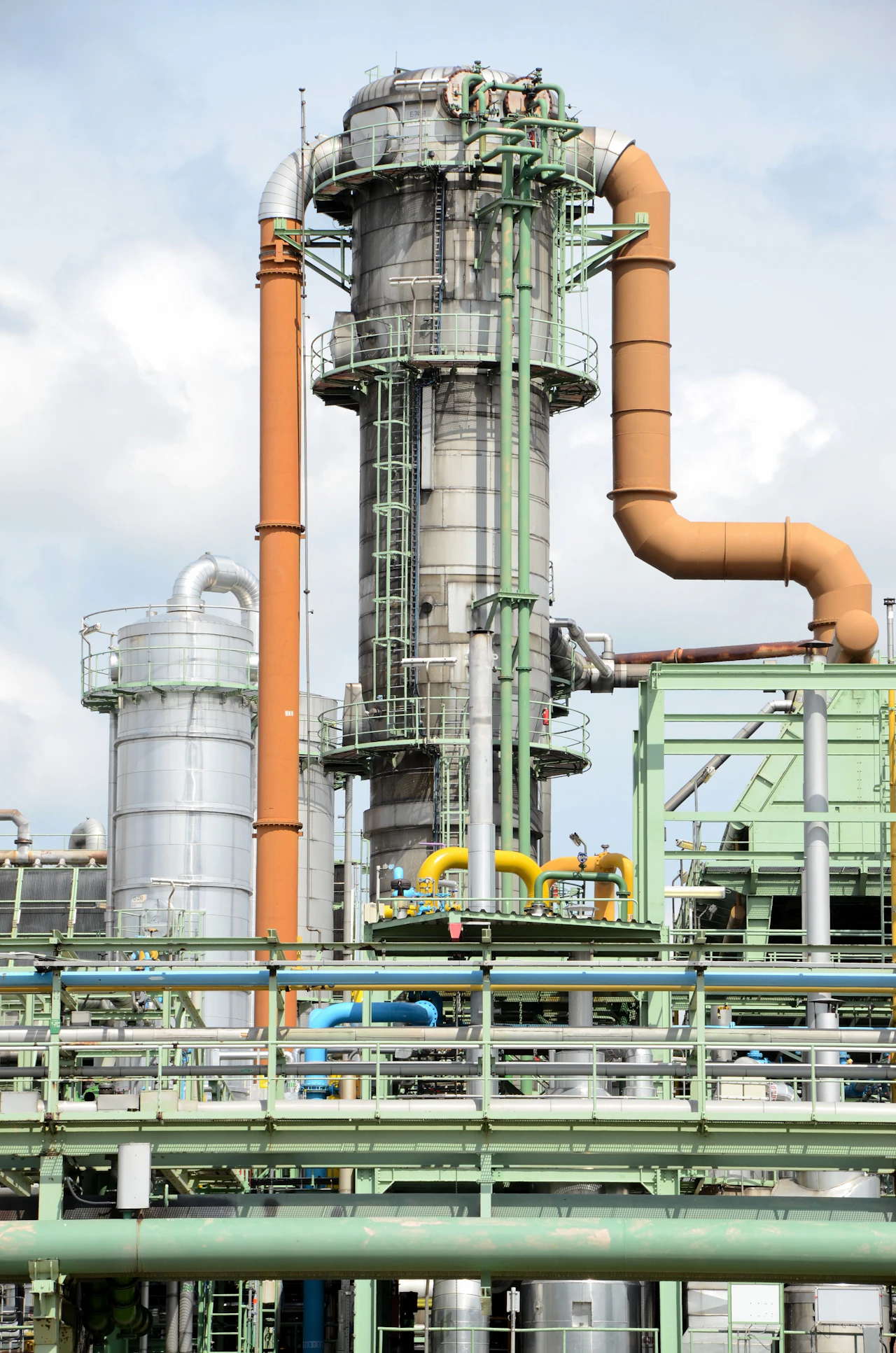

   Sistem Pemisahan & Distilasi

   Bagian proses yang paling banyak menyerap energi dan paling sering menentukan apakah spesifikasi produk tercapai. Azeotrop tidak diselesaikan dengan menambah tray.

   • Pemilihan tray atau packing, jumlah tahap teoretis dan aktual, letak tahap umpan, dan rasio refluks
   • Diameter dan tinggi kolom, jarak tray, serta penurunan tekanan sepanjang kolom
   • Pemeriksaan hidraulik kolom: flooding, weeping, dan beban downcomer pada rentang turndown yang diminta
   • Penanganan azeotrop: distilasi ekstraktif atau azeotropik, pemilihan entrainer, dan pemulihan entrainer untuk didaur ulang
   • Operasi vakum bila pemisahan menuntut suhu dasar yang lebih rendah, termasuk konsekuensinya pada kondenser dan sistem vakum
   • Rangkaian kolom bertingkat: urutan pemisahan, integrasi kondenser dan reboiler, serta stream table lengkap
5. 05

   Sizing Peralatan Proses

   Dari kondisi proses menjadi dimensi, material, dan datasheet yang bisa ditenderkan. Hasilnya masih desain konseptual sampai data vendor masuk.

   • Reaktor: waktu tinggal, volume kerja, beban jaket pendingin atau pemanas, serta daya dan jenis pengaduk
   • Bejana, tangki, dan drum pemisah beserta perhitungan waktu tahan dan kecepatan superfisial
   • Penukar panas: beban, luas perpindahan panas, pendekatan suhu, dan konfigurasi aliran, dengan kelas dan konstruksi mengikuti standar TEMA
   • Rating termal penukar panas diverifikasi dengan perangkat lunak rating yang disepakati di proyek, dan hasilnya dibandingkan dengan hitungan manual
   • Pompa dan kompresor: head, daya poros, titik operasi terhadap kurva, dan pemeriksaan NPSH tersedia terhadap NPSH diperlukan
   • Pemilihan material terhadap korosi dan suhu operasi, termasuk alasan naik ke tingkat baja tahan karat tertentu
   • Datasheet peralatan dan equipment list sebagai dasar tender, dilengkapi kondisi desain dan kondisi operasi terpisah
6. 06

   Integrasi Panas & Efisiensi Energi

   Mengembalikan panas yang sudah ada di dalam proses sebelum membeli utilitas baru. Peluang di atas kertas belum tentu layak dipasang.

   • Pemetaan sumber dan penyerap panas di seluruh flowsheet, termasuk beban kondenser dan pendingin yang selama ini dibuang
   • Perancangan loop pemulihan panas: panas kondenser ke pemanas umpan, panas keluaran ke kompresor, dan sejenisnya
   • Menghapus penukar panas yang menjadi berlebih setelah integrasi, bukan menumpuknya
   • Penyesuaian tekanan dan penyeimbangan laju alir untuk menurunkan beban utilitas tanpa mengubah spesifikasi produk
   • Pemeriksaan pendekatan suhu, keterkendalian, dan perilaku saat start up dan shutdown pada setiap skema integrasi
   • Skema yang tidak lolos pemeriksaan keterkendalian dilaporkan sebagai tidak layak, lengkap dengan alasannya
7. 07

   Evaluasi Kinerja & Debottlenecking

   Untuk pabrik yang sudah beroperasi. Pekerjaan dimulai dari data lapangan yang diambil sendiri, bukan dari gambar lama yang belum tentu sesuai kondisi.

   • Pengambilan data operasi lapangan dan pemeriksaan konsistensinya sebelum dipakai menghitung apa pun
   • Membandingkan kondisi operasi aktual terhadap kurva pabrikan dan terhadap kondisi desain awal
   • Perhitungan efisiensi termal, kehilangan massa, dan letak penyimpangan terhadap neraca desain
   • Evaluasi rangkaian pompa paralel: titik operasi tiap unit, penyebab penurunan kinerja, dan penyeimbangan beban antar unit
   • Analisis sensitivitas tekanan dan suhu untuk memperbaiki kemurnian atau kapasitas tanpa penggantian peralatan besar
   • Rekomendasi disusun bertingkat, dimulai dari yang bisa dijalankan dengan modifikasi paling minim
8. 08

   Keselamatan Proses & Kontrol

   Proses dinilai dari cara ia gagal, bukan hanya dari kemurnian produknya. Bagian ini yang membuat desain bisa dioperasikan orang, bukan hanya bisa dihitung.

   • Filosofi kontrol dan daftar loop: apa yang dikendalikan, dengan apa, dan apa yang terjadi saat pengendali kehilangan sinyal
   • Daftar interlock dan trip, beserta kondisi aman yang dituju setiap trip
   • Dasar sizing pengaman tekanan dan skenario relief, disiapkan untuk diperiksa oleh pihak yang berwenang
   • Penyusunan dan penyelesaian temuan HAZOP, dengan tindak lanjut yang tercatat sampai tertutup
   • Kajian risiko operasi: reaksi eksotermik, sistem bertekanan, bahan mudah terbakar, dan pekerjaan pada sistem yang sedang berjalan
   • Disiplin management of change, agar perubahan desain di tengah proyek tidak lolos tanpa pemeriksaan ulang

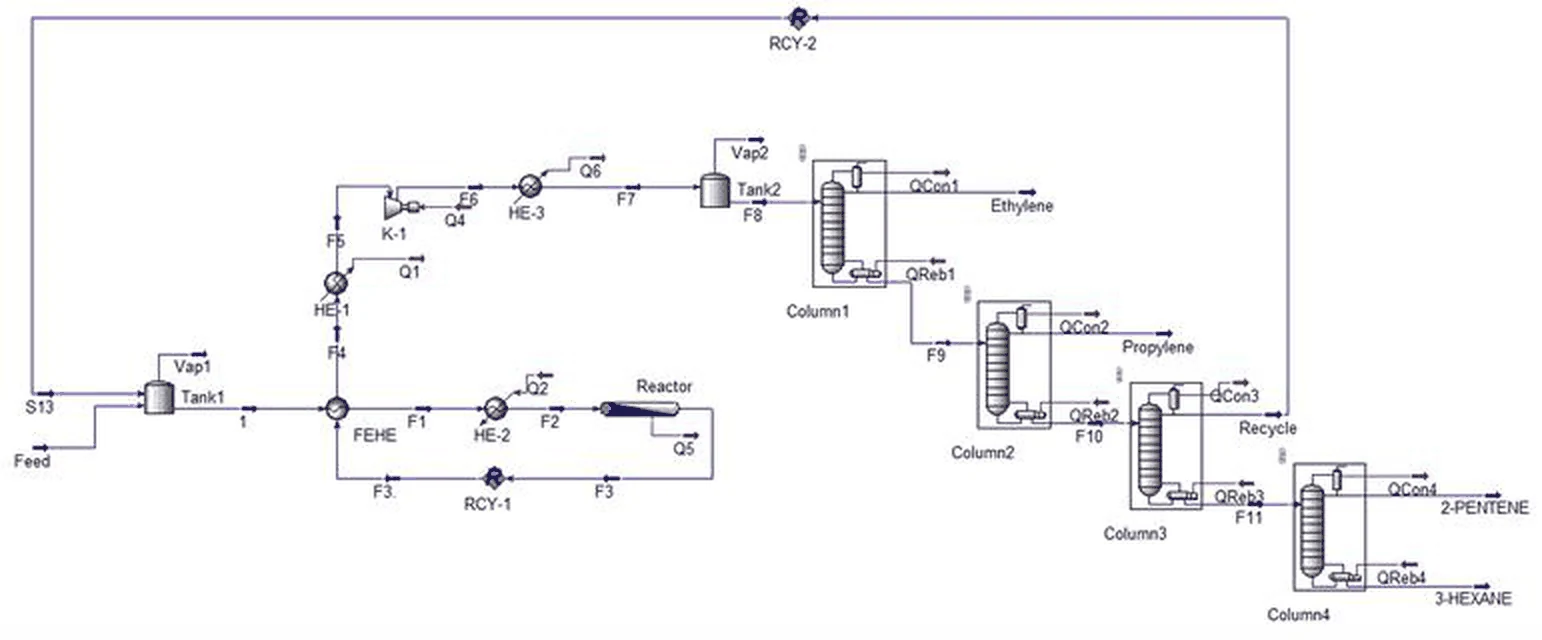

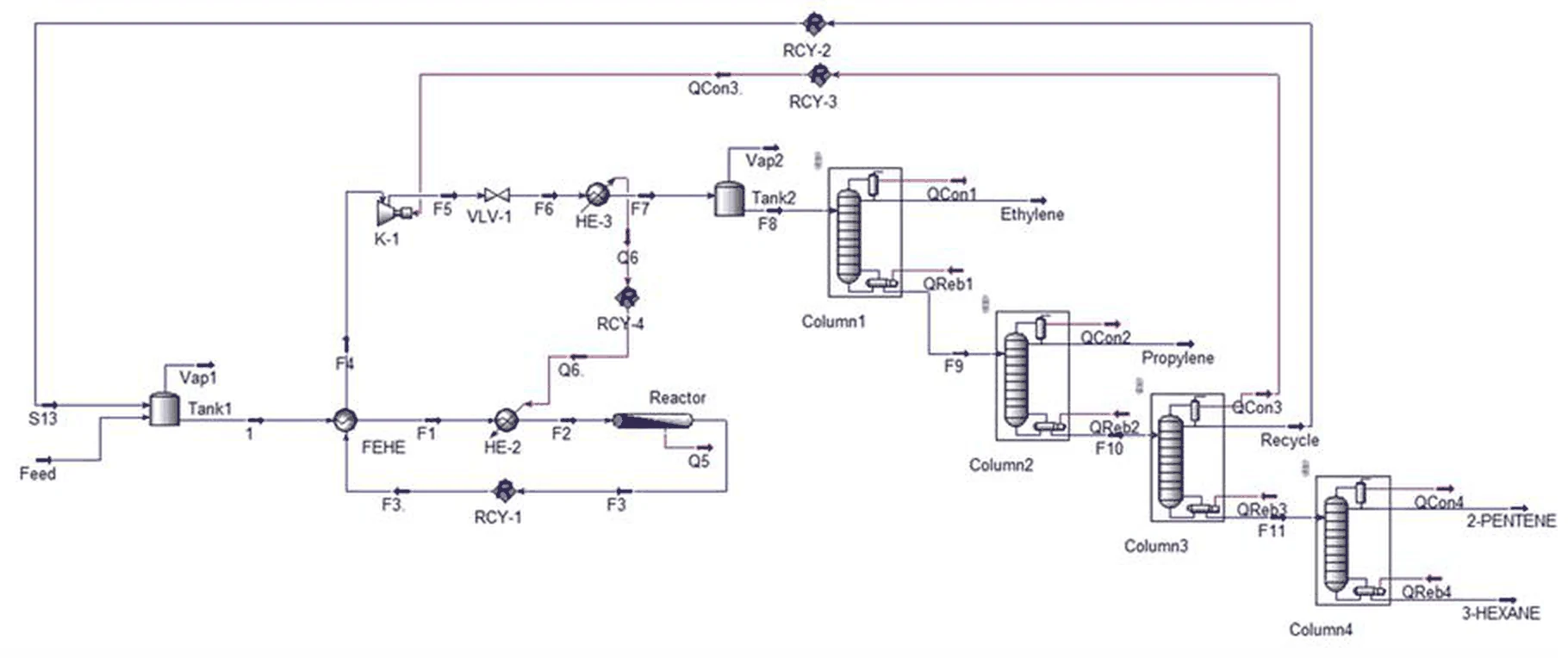

Diagram ini dipakai sebagai ilustrasi metode, diambil dari studi rekayasa proses yang sudah dipublikasikan, dan bukan gambar proyek TCC. Skema seperti ini menunjukkan peluang, belum kelayakan: pendekatan suhu, keterkendalian saat start up dan gangguan, serta biaya retrofit tetap harus dihitung terpisah sebelum apa pun dipasang.

Apa bedanya rekayasa proses dengan desain bangunan pabrik?

Desain bangunan menjawab pertanyaan bagaimana bangunannya berdiri. Rekayasa proses menjawab pertanyaan apa yang terjadi di dalamnya: aliran bahan, reaksi, pemisahan, dan panas. Urutannya penting. Proses menentukan daftar peralatan, daftar peralatan menentukan kebutuhan utilitas dan pondasi mesin, dan keduanya menentukan grid kolom serta tinggi bebas bangunan. Kalau bangunan dirancang lebih dulu, prosesnya harus dipaksa masuk, dan itu yang biasanya muncul sebagai pekerjaan tambah di tengah proyek.

Bisakah rekayasa proses diambil tanpa pekerjaan konstruksinya?

Bisa. Paket desain proses diserahkan sebagai dokumen: dasar desain, neraca, model simulasi, sizing, PFD, P&ID, dan datasheet. Anda bebas menenderkan konstruksinya ke pihak mana pun. Kami juga mengerjakan arah sebaliknya, yaitu memeriksa desain proses yang sudah disusun konsultan lain dan menyampaikan temuannya tertulis.

Apakah hasil simulasi bisa langsung dipakai untuk pengadaan?

Tidak, dan kami menyatakannya di setiap laporan. Hasil simulasi adalah keluaran model pada kondisi dan paket properti tertentu. Untuk pengadaan, hasil itu harus dilengkapi data vendor, sizing pengaman tekanan, pemeriksaan kode mekanikal, dan HAZOP. Yang bisa dipakai langsung adalah datasheet peralatan yang menyebutkan kondisi desain dan kondisi operasi secara terpisah, karena vendor menawar berdasarkan kondisi desain.

Apakah bisa mengevaluasi pabrik yang sudah berjalan tanpa menghentikan produksi?

Bisa, dan itu lingkup evaluasi yang paling sering diminta. Pengambilan data dilakukan pada kondisi operasi normal, lalu direkonsiliasi terhadap kurva pabrikan dan kondisi desain. Rekomendasi disusun bertingkat, dimulai dari penyeimbangan beban dan penyesuaian tekanan yang tidak menuntut penggantian peralatan, baru kemudian usulan yang memerlukan jendela shutdown.

Bagaimana kerahasiaan data proses dijaga?

Data proses, resep, dan kondisi operasi adalah milik klien dan diperlakukan sebagai informasi rahasia. Kami tidak menampilkan proyek, angka, atau data klien sebagai contoh di situs ini maupun dalam materi apa pun tanpa izin tertulis. Perjanjian kerahasiaan bisa ditandatangani sebelum data pertama dikirim.

Industri apa saja yang lingkup ini cocok untuk itu?

Pabrik yang produknya dihasilkan lewat reaksi, pemisahan, atau perpindahan panas, bukan lewat perakitan. Termasuk di dalamnya kimia dan petrokimia, pengolahan minyak nabati, makanan dan minuman, farmasi dan bahan aktifnya, pengolahan air dan air limbah, serta sistem utilitas seperti uap, udara tekan, dan pendinginan proses.

Simulator proses apa yang dipakai?

Yang menentukan mutu sebuah model bukan merek simulatornya, melainkan pemilihan paket properti dan mutu data umpannya. Model yang sama bisa dibangun di simulator komersial mana pun dan tetap keliru kalau paket propertinya salah. Simulator yang lazim dipakai untuk pekerjaan seperti ini adalah Aspen HYSYS, Aspen Plus, ChemCAD, dan DWSIM. Simulator mana yang dipakai pada proyek Anda, dan siapa yang menyediakan lisensinya, ditetapkan di kontrak sejak awal. Pertimbangan utamanya bukan preferensi kami, melainkan agar berkas modelnya bisa dibuka, diperiksa, dan dilanjutkan tim Anda sendiri setelah proyek selesai.

Bisakah memeriksa atau melanjutkan model simulasi yang sudah ada?

Bisa, dan itu permintaan yang sering datang. Pemeriksaan dimulai dari hal yang paling sering menjadi sumber kesalahan: paket properti yang dipilih, spesifikasi umpan, derajat kebebasan tiap unit, dan aliran daur ulang yang tidak konvergen. Temuan disampaikan sebagai tabel deviasi per parameter terhadap hitungan manual, bukan sebagai satu penilaian umum bahwa modelnya baik atau buruk. Berkasnya dikembalikan dalam format aslinya, beserta catatan perubahan yang kami lakukan.

Bisakah memesan pembuatan PFD dan P&ID saja?

Bisa, dengan satu syarat: gambar hanya bisa dibuat dari dasar yang jelas. Kalau neraca massa dan daftar peralatan sudah tersedia, PFD, stream table, dan P&ID bisa disusun langsung dari situ. Kalau belum, dasarnya kami susun lebih dulu, karena P&ID yang digambar tanpa neraca dan tanpa filosofi kontrol hanya memindahkan asumsi orang lain ke dalam gambar, lalu asumsi itu terbawa sampai ke pengadaan.

Apakah ini sama dengan audit energi?

Tidak sama, dan bedanya perlu disebut lebih dulu. Audit energi dalam pengertian regulasi manajemen energi punya ruang lingkup, format laporan, dan persyaratan auditor tersendiri. Yang kami kerjakan adalah evaluasi efisiensi energi proses: memetakan sumber dan penyerap panas di sepanjang flowsheet, mencari beban utilitas yang bisa dihapus lewat integrasi panas, lalu menguji apakah skemanya masih terkendali saat start up dan saat gangguan. Hasilnya bisa dipakai sebagai bahan masukan untuk audit energi formal, tetapi bukan penggantinya.

Di mana letaknya dalam urutan kerja.

Pada kontrak EPC, rekayasa proses berjalan di dua fase pertama, lalu keluarannya dipakai sepanjang sisa proyek: sizing peralatan menjadi dasar pengadaan, dan dasar desain menjadi acuan pengujian saat commissioning.
